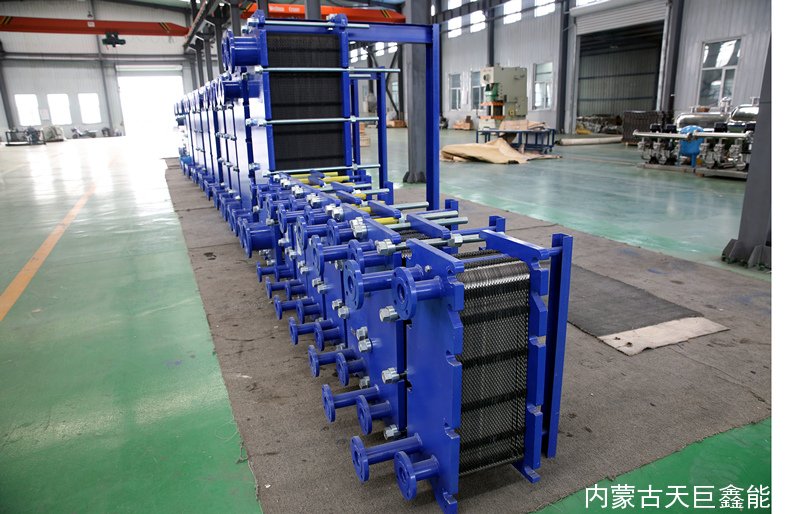

天巨鑫板式換熱器組成

　　天巨鑫板式換熱器，結構緊湊拆裝方便，零部件少，通用性高是其他換熱器所不能比擬的，只需要增減板片的數量便可容易調節傳熱能。應用于礦山、石油、冶金、化工、食品、電力、造紙、醫藥、船舶、集中供熱等工業領域。能滿足冷卻、加熱、冷凝、蒸發、消毒、余熱回收、酒精、制糖等工藝要求，是一種高效、節能、緊湊、應用廣泛的通用型熱交換設備。

　　天巨鑫板式換熱器結構及部件的作用：

　　1、天巨鑫板式換熱器固定壓緊板和活動壓緊板一般由碳鋼板制成，厚度根據承壓能力確定，保證板片密封被均勻夾緊。

　　2、天巨鑫板式換熱器上導桿：固定在固定壓緊板和支柱上，起板片的支撐和定位作用。

　　3、天巨鑫板式換熱器下導桿：它對板片起定位作用，與上導桿組成板片的定位。

　　4、天巨鑫板式換熱器夾緊螺栓：均勻布置在壓緊板周?chē)靡詩A緊固定和活動壓緊板之間的板片。

　　5、天巨鑫板式換熱器板片：傳熱元件，根據需要一般由不銹鋼制造，板片被壓緊后其之間保留一定的間隙，形成流體通道，換熱介質從夾緊板上的接管中出、入，并相應地進入板片之間的(奇偶數)流體通道，從而進行熱量交換。

　　6、天巨鑫板式換熱器密封墊片保證板片間的流道及板對外界的密封，材料根據換熱介質而定。角孔周邊設有兩道密封，并有與大氣相通的信號孔，保證兩種作介質不會發生互串。
